El movimiento mecánico por dentro: del barrilete al volante y el trabajo de taller que lo mantiene en hora
Un reloj mecánico es una cadena de decisiones físicas muy pequeñas: cuánta energía se almacena en un muelle, con qué holgura gira un piñón, cuánto aceite cabe en un rubí de 0,4 milímetros. Lovapi reúne explicaciones escritas sobre esa cadena, desde la teoría del mecanismo hasta los gestos concretos del banco de trabajo.
Los textos están pensados para quien quiere entender lo que ocurre bajo la esfera: aficionados que abren su primer calibre de práctica, propietarios que quieren saber qué se hace realmente en una revisión y personas que estudian relojería y buscan explicaciones ordenadas en castellano.
- Barrilete, tren de rodaje, escape y volante
- Desmontaje y limpieza de un calibre
- Aceites, grasas y sus puntos exactos
- Marcha, amplitud y errores de posición
- Lupa, pinzas y postura de trabajo
- Polvo, pelusa y orden en el banco
- Cristales, juntas y estanqueidad
- Herramientas que se usan de verdad

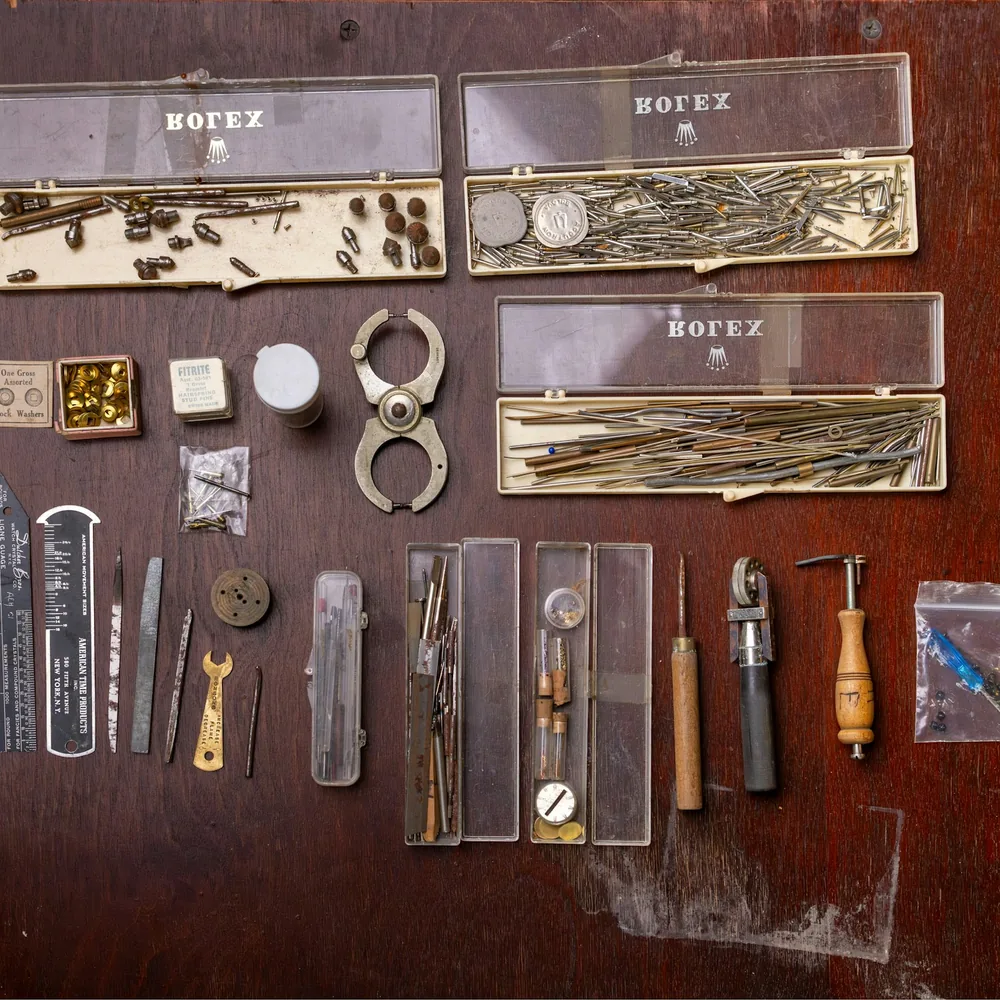

El banco de un relojero se organiza antes de abrir nada: cada tornillo, cada rubí suelto y cada muelle tiene un sitio previsto. Buena parte de los errores no vienen de la falta de destreza, sino de una mesa desordenada en la que una pieza rueda y desaparece.
Imagen editorial de temática relojera. No documenta un taller, un acto ni una persona vinculada a Lovapi.
Del barrilete al volante: cómo viaja la fuerza dentro del calibre
Todo movimiento mecánico hace lo mismo con distintos grados de refinamiento: guarda energía, la libera poco a poco y cuenta esa liberación. La energía se almacena en un muelle real enrollado dentro de un tambor; se transmite por una serie de ruedas que multiplican la velocidad y reducen el par; se dosifica en un mecanismo de escape; y se mide gracias a un oscilador que va y viene con una frecuencia estable. Si se entiende ese recorrido, casi cualquier avería deja de ser un misterio y pasa a ser una pregunta sobre en qué eslabón se pierde o se descontrola la fuerza.
El barrilete y el muelle real
El muelle real es una cinta de acero enrollada dentro del tambor del barrilete. Al dar cuerda se tensa contra la pared del tambor; al liberarse, empuja el dentado exterior que arrastra todo el tren. Su comportamiento no es lineal: entrega más par cuando está muy tenso y menos al final de la reserva, y esa curva es la razón por la que muchos relojes pierden amplitud en las últimas horas antes de pararse.
En los calibres de cuerda automática el muelle termina en una brida deslizante que patina cuando llega al tope, para que la masa oscilante no lo rompa. Esa brida necesita una grasa concreta: demasiada y el muelle patina antes de tiempo, con lo que el reloj nunca alcanza su reserva; muy poca y el deslizamiento se vuelve brusco.
El tren de rodaje
Entre el barrilete y el escape hay habitualmente tres o cuatro ruedas con sus piñones. Cada engranaje sube la velocidad de giro y baja el par disponible, hasta que en la rueda de escape queda una fuerza minúscula pero suficiente. Por eso los defectos se notan tanto al final del tren: una holgura excesiva o un pivote rayado que apenas afectaría cerca del barrilete puede parar un reloj si está junto al escape.
Los ejes giran sobre pivotes muy finos apoyados en rubíes sintéticos. El rubí no está ahí por lujo: ofrece una superficie dura, muy pulida y estable, que se desgasta despacio y retiene bien una gota pequeña de aceite gracias a su geometría cóncava.
El escape
El escape es la traducción entre movimiento continuo y movimiento contado. En el escape de áncora suizo, la rueda de escape empuja alternativamente sobre dos paletas de rubí; el áncora bascula, libera un diente, deja avanzar la rueda un paso y devuelve un pequeño impulso al volante. Ese chasquido doble es la mitad del sonido característico de un reloj mecánico.
Un escape mal ajustado se detecta antes en la amplitud que en la marcha: el reloj puede seguir dando la hora aproximadamente bien mientras el volante oscila mucho menos de lo que debería, lo que anticipa problemas de estabilidad y de resistencia a los golpes.
El volante y su espiral
El conjunto volante-espiral es el regulador. La espiral devuelve el volante a su posición de equilibrio y determina, junto con la inercia del volante, el periodo de oscilación. Cualquier cosa que altere la espiral —una espira tocando a otra, una curva terminal deformada, magnetismo, una mota de polvo entre espiras— altera directamente la marcha.
Por eso el volante es la pieza que más respeto exige. Se manipula con la pinza abierta apoyada, nunca sujetando la espiral, y se guarda aparte durante el resto del trabajo para que no reciba golpes ni acumule pelusa.
Abrir un calibre sin perder piezas por el camino
El desmontaje se hace en un orden que no es arbitrario. Antes de tocar un tornillo se libera por completo la energía del muelle real: con el trinquete retenido, se deja que la corona gire hacia atrás de forma controlada. Un calibre desmontado con cuerda puede lanzar la rueda de escape contra las paletas y doblar pivotes en un instante.
Después se retiran, en este orden general, el volante, el áncora, los puentes del tren, las ruedas, el barrilete y por último el mecanismo de cuerda y puesta en hora de la cara opuesta. Cada grupo de piezas va a su compartimento; los tornillos, que suelen parecer idénticos pero rara vez lo son, se guardan junto a la pieza que sujetaban.
Es útil anotar lo que se observa mientras se abre: restos de aceite oscurecido, marcas de rozamiento, un puente con huellas de destornillador, una junta aplastada. Esa información se pierde en cuanto todo pasa por la limpieza.
Secuencia básica antes de empezar
- Comprobar el estado de marcha y anotar los síntomas antes de abrir nada.
- Liberar toda la energía del muelle real de forma controlada.
- Retirar la correa o el brazalete para no arrastrarlos sobre el banco.
- Abrir el fondo con la herramienta adecuada al tipo de cierre, sin improvisar.
- Separar el movimiento de la caja antes de desmontar nada del calibre.
- Extraer la tija sólo tras localizar el pulsador o el tornillo de bloqueo.
- Guardar cada tornillo con su puente o su placa correspondiente.
- Dejar el volante y el áncora en un recipiente aparte, protegidos.
Qué disuelve la suciedad y qué la vuelve a depositar
La limpieza de un calibre no consiste sólo en quitar polvo: hay que retirar aceites envejecidos que se han vuelto pegajosos, restos de latón oxidado y la película grasa que deja el contacto con los dedos. El procedimiento habitual encadena un baño en un producto limpiador y varios enjuagues, con secado final en aire templado.
Hay materiales que no toleran ese tratamiento. Las piezas con esmalte, lacado, tratamientos superficiales delicados, adhesivos o partes de plástico se limpian aparte y a mano. Las piezas del bloque antichoque se tratan por separado, porque sus muelles minúsculos se pierden con una facilidad exasperante.
Lo importante después del baño es no deshacer el trabajo: una pieza limpia manipulada con los dedos vuelve a estar sucia. A partir de ese punto todo se toca con pinzas o con guantes, y se monta en una superficie protegida y despejada.
Pocos puntos, cantidades mínimas, productos distintos
En relojería, lubricar de más es peor que lubricar de menos. Un exceso de aceite migra por capilaridad, sale del rubí, atrapa polvo y acaba formando una pasta abrasiva justo donde no debe. La regla práctica es que la gota quede contenida en el hueco previsto y no llegue a los bordes.
Tampoco vale un solo producto para todo. Los pivotes finos del tren piden un aceite muy fluido; las zonas de fuerte carga y rozamiento lento —cuerda, puesta en hora, tija, pivotes gruesos— piden grasa; las paletas del escape se tratan con un lubricante específico y en cantidad casi invisible; el interior del barrilete y la brida deslizante tienen sus propios productos. Aplicar grasa espesa donde corresponde aceite fino frena el tren; aplicar aceite fino donde corresponde grasa deja la superficie seca en pocas semanas.
Puntos habituales
- Pivotes del tren de rodaje, en el rubí
- Pivotes del volante, dentro del antichoque
- Paletas de rubí del áncora
- Interior del tambor y brida deslizante
- Eje del barrilete y sus apoyos
- Mecanismo de cuerda y puesta en hora
- Rozaduras de la corredera y la báscula
Errores frecuentes al aceitar
- Cargar el aplicador con más producto del que admite el punto.
- Aceitar el dentado de las ruedas, que debe quedar seco.
- Usar aceite viejo o abierto desde hace años, ya oxidado.
- Aceitar con el calibre sucio, encapsulando restos bajo la gota.
- Repartir la gota con la punta hasta que se extiende fuera del rubí.
- Olvidar el rubí de la parte superior tras montar el puente.
- Aplicar el mismo producto a pivotes finos y a piezas de fuerte carga.
- Tocar la zona lubricada con los dedos al terminar el montaje.
Marcha, amplitud y diferencias entre posiciones
Regular un reloj no es sólo moverlo hacia «+» hasta que deje de atrasar. Tres valores describen su estado: la marcha diaria en segundos, la amplitud del volante en grados y el llamado error de rueda o desviación entre las dos alternancias, que indica si el impulso es simétrico. Los tres se miden a la vez con un cronocomparador, que escucha el sonido del escape y lo interpreta.
La amplitud es el mejor indicador de salud mecánica. Un calibre limpio y bien lubricado suele oscilar con holgura en posición horizontal y algo menos en vertical, y pierde algo con la reserva casi agotada. Una amplitud baja apunta casi siempre a fricción, lubricación agotada, un muelle real cansado o un escape desajustado, y ninguno de esos problemas se resuelve tocando la raqueta.
Por qué cambian los valores según la posición
Con el reloj plano, el volante apoya su pivote sobre una superficie pequeña y la fricción es baja. En vertical, el eje apoya de lado y la fricción crece, con lo que la amplitud baja y la marcha se desplaza. Además, la gravedad deforma ligeramente la espiral si no está bien centrada y plana, y eso introduce diferencias entre posiciones verticales.
Por eso se mide en varias posiciones: esfera arriba, esfera abajo, corona abajo, corona a la izquierda y corona a la derecha. Lo que interesa no es sólo la media, sino la dispersión entre ellas.
Qué hacer antes de tocar la raqueta
- Comprobar que el reloj está con cuerda suficiente y estabilizado
- Descartar magnetismo antes que cualquier otra hipótesis
- Revisar que la espiral esté plana, centrada y sin espiras en contacto
- Verificar el juego del volante entre puentes
- Medir en varias posiciones y a distintas horas de reserva
- Ajustar el reparto sólo después de corregir la mecánica
Lupa, pinzas y la parte física del oficio
La lupa de relojero se sujeta con el músculo orbicular, sin apretar, y obliga a acercar la cabeza a una distancia fija. Cuanto mayor es el aumento, menor es la distancia de trabajo y más difícil resulta meter la herramienta entre el ojo y la pieza: para el montaje general suele bastar un aumento moderado, y sólo se recurre a los grandes aumentos para revisar pivotes, dentados o espirales.
Las pinzas se afilan y se ajustan periódicamente: si las puntas no cierran alineadas, la pieza sale disparada. Se sujetan como un lápiz, con los antebrazos apoyados en el banco y los codos altos; casi toda la precisión viene del apoyo, no de la mano. Los destornilladores deben coincidir con la ranura del tornillo en anchura y grosor, porque un filo estrecho deforma la cabeza y deja marcas que ya no se quitan.
La postura importa tanto como la herramienta. Un banco alto, una silla firme, luz frontal difusa sin sombras duras y descansos regulares hacen más por la precisión que cualquier accesorio adicional.
Polvo, pelusa y electricidad estática
La suciedad que estropea un trabajo casi nunca es visible a simple vista. Una fibra textil sobre una espiral cambia la marcha; una mota entre dientes puede detener un tren completo. Trabajar sobre una superficie lisa y clara, cubrir el movimiento con una campana cuando se deja de trabajar y evitar prendas que suelten pelusa resuelve la mayor parte del problema.
La electricidad estática afecta sobre todo a las piezas ligeras: muelles minúsculos, arandelas y tornillos pequeños que se pegan a la pinza o saltan al soltarlos. Un ambiente sin exceso de sequedad y unas pinzas limpias reducen mucho ese efecto.
Orden que conviene mantener
- Una sola tarea abierta sobre el banco cada vez
- Bandeja de fondo claro para ver las piezas oscuras
- Recipientes tapados y etiquetados por grupo de piezas
- Campana o tapa sobre el calibre en cada pausa
- Manos limpias y sin crema antes de manipular
- Limpiar la superficie de trabajo al terminar, no al empezar
Cristal, juntas y comprobación de la resistencia al agua
La caja protege el calibre y su cierre forma un sistema: fondo, cristal, tija y corona trabajan juntos. Cambiar una sola pieza sin revisar el resto deja el conjunto a medias, y la humedad no entra por donde uno espera, sino por el punto que ha quedado peor.
Sustituir el cristal
Los cristales pueden ir a presión con una junta, encajados por interferencia, pegados o montados con un aro tensor. Cada montaje pide su método: prensa con matrices del diámetro correcto, calentamiento controlado para los pegados, o herramienta de compresión para los acrílicos. El diámetro se mide sobre el asiento real de la caja, no sobre el cristal roto, que puede haber perdido material.
Antes de cerrar conviene revisar que no queden virutas ni restos de adhesivo en el interior y que el cristal quede plano, sin quedar inclinado en su alojamiento.
Juntas
Las juntas envejecen: se endurecen, pierden sección y se aplastan de forma permanente. Se sustituyen por otras del mismo diámetro interior y grosor, y se lubrican con una grasa de silicona en capa muy fina, la justa para que deslicen al cerrar sin quedar pinzadas. Una junta demasiado gruesa impide que el fondo asiente y deja el conjunto peor que antes.
El asiento también cuenta: si la ranura tiene restos de junta vieja o corrosión, ninguna junta nueva sellará bien.
Comprobaciones antes de dar por cerrado un reloj
- Revisar el estado de todas las juntas, no sólo la del fondo.
- Limpiar los asientos y las roscas antes de montar.
- Aplicar grasa de silicona en capa fina, sin exceso.
- Verificar que la corona rosca sin forzar y asienta por completo.
- Cerrar el fondo con la herramienta correspondiente al tipo de cierre.
- Hacer primero una prueba en seco, por variación de presión.
- Comprobar que la esfera y las agujas no rozan tras el cierre.
- No dar por buena la estanqueidad sin una comprobación real.
